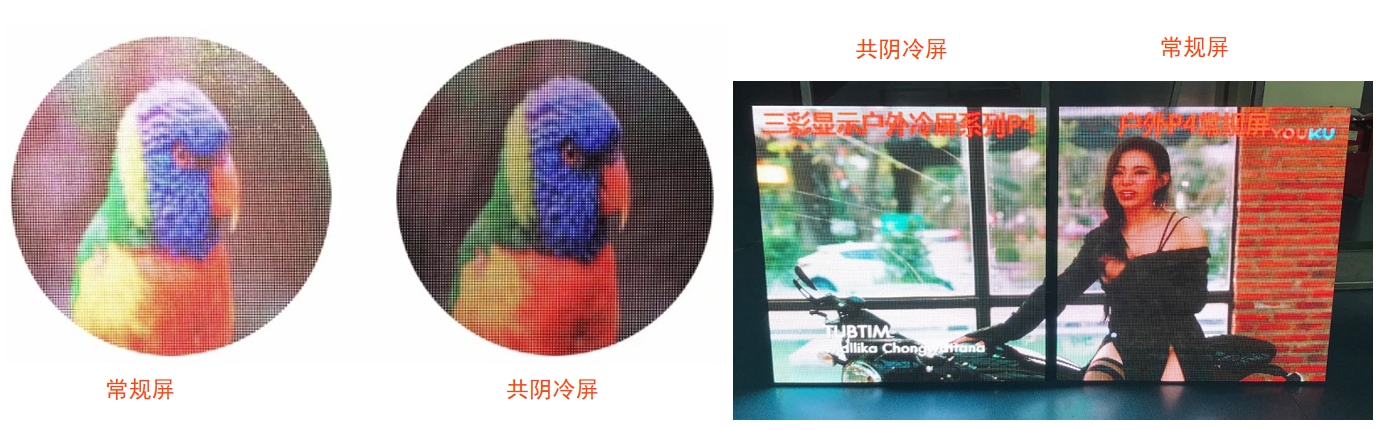

什么是共阴冷屏？

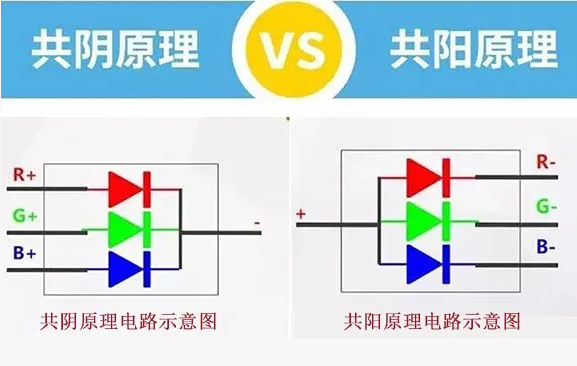

“共阴”是指共阴极供电方式，“阴”即负极，与阳极（正极）相反，是指使用阴极为LED显示屏供电。共阴冷屏采用共阴灯珠，采用将LED灯珠的R, G, B(红、绿、蓝)电源分开供电，精准地分别为R,G, B灯珠分配电流电压，因为R、G、B（红、绿、蓝）灯珠所需要的最佳工作电压和电流是不相同的，，所以电流会先经过灯珠，然后到达IC的负极，降低正向压降，减小传导内阻。

共阴冷屏/共阳LED显示屏有何区别?

①. 供电方式不同：

    共阴的供电方式，是由电流先经过灯珠，再到IC负极，使得正向压降变小，导通内阻也变小。

    而共阳是电流从PCB板流向灯珠，给R,G,B(红、绿、蓝)统一供电，这样就导致了电路正向压降变大。

②. 供电电压不同：

    共阴, 它会分别单独地给R、G、B(红、绿、蓝)提供电流电压。红、绿、蓝三种灯珠对电压的要求是不一样的，红灯珠电压要求在2.8V左右，蓝绿灯珠电压要求在3.8V左右，这样的供电就可以达到精确供电且有效减少了电量损耗，LED显示屏在工作中产生的热量也就低得多。

    而共阳,是对R, G, B (红、绿、蓝)给予一个高于3.8V的电压(比如5V)统一供电,，此时红、绿、蓝得到的电压都是统一的5V, 但红、绿、蓝这三个灯珠需要的工作电压却比5V低很多，根据功率公式 P=UI, 在电流不变的情况下，电压越高，功率也就越高，也就是电量耗损就越大，同时，LED显示屏在工作中也会产品更多的热量。

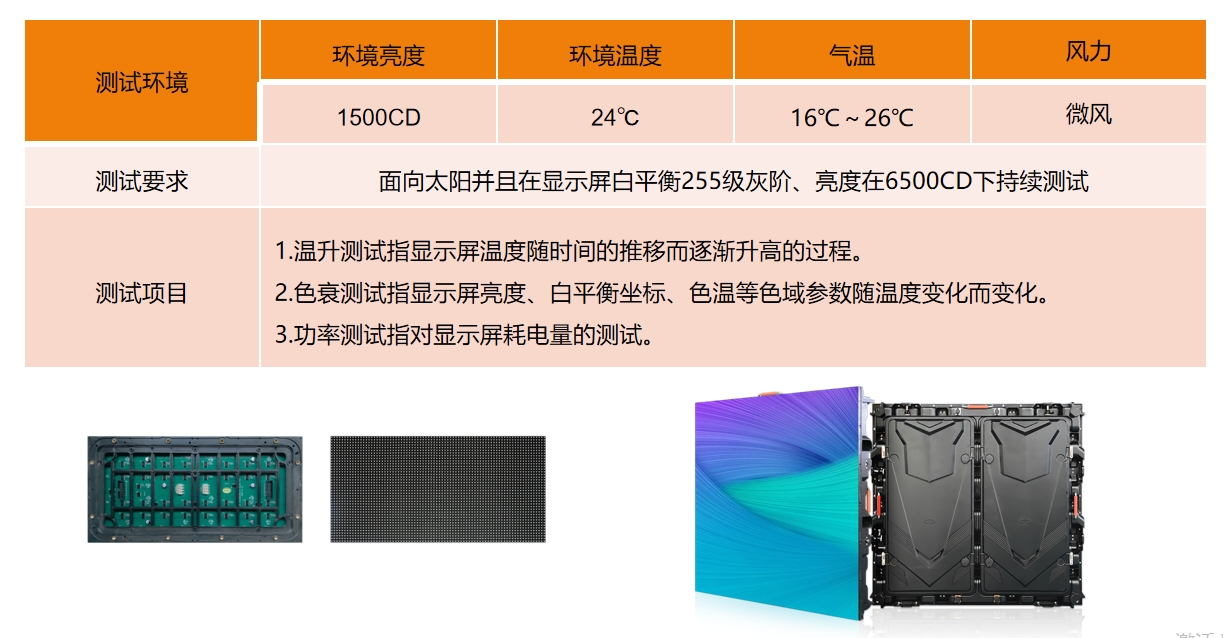

共阴冷屏数据实测

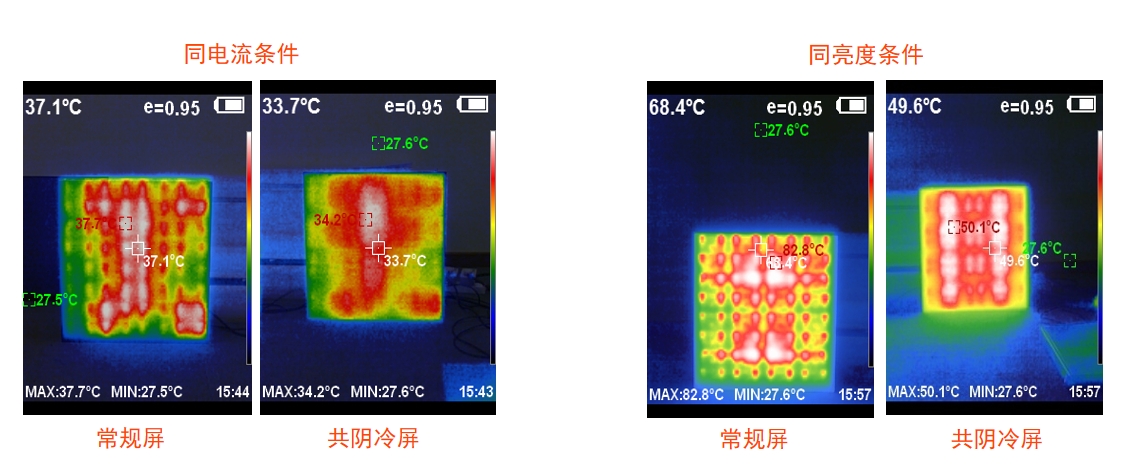

白平衡状态和播放视频时，共阴冷屏比同型号常规户外LED显示屏温度低约20℃。

1.共阴冷屏系列，配有高性能阻燃套件，保证安全；

2.色温及亮度可调，改善温漂现象，让眼睛更自然；

3.降低LED元器件损耗，拥有超长使用寿命，让绚丽更持久；

4.免洗锡膏印刷焊脚完全浸润，≥100%NTSC色域让视界更真实；

5.屏体热量均匀，色温恒定，长期使用无色块，画面显示效果佳。

共阴冷屏测试 (CNAS实验室测试数据/SMD)

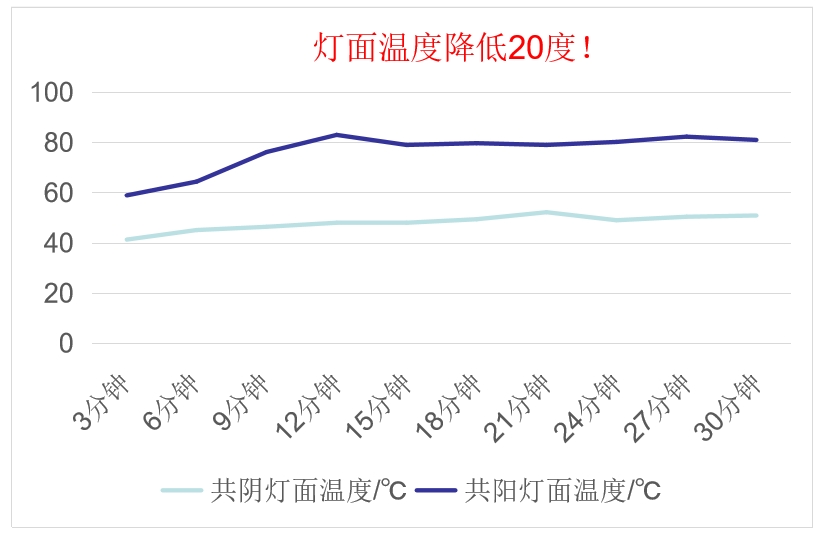

温升测试/灯面温度 (CNAS实验室测试数据/SMD)

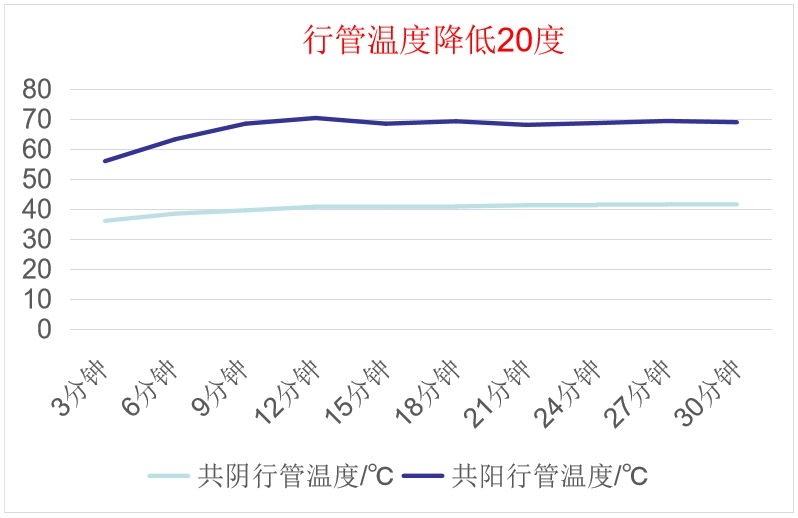

温升测试/行管温度 (CNAS实验室测试数据/SMD)

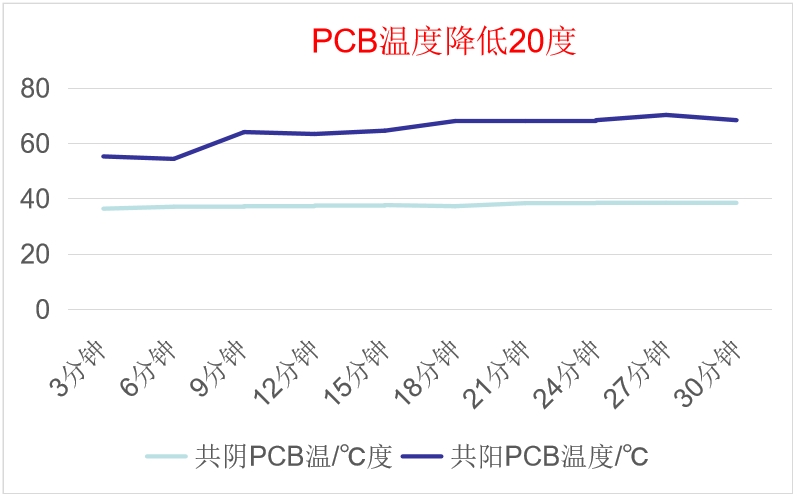

温升测试/PCB温度 (CNAS测试报告)

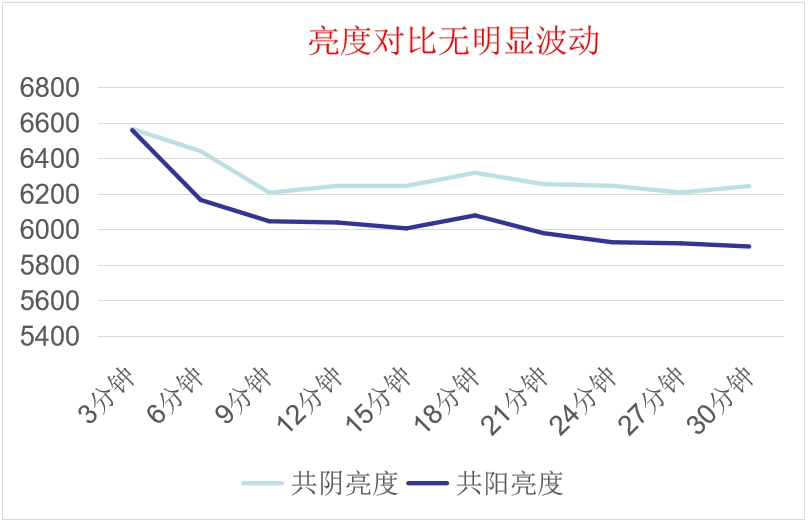

色衰测试/亮度对比 (CNAS实验室测试数据/SMD)

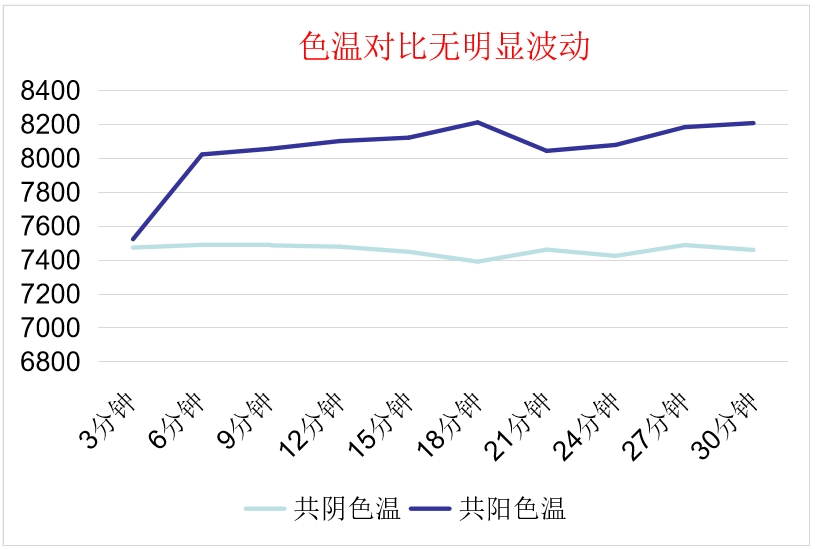

色衰测试/色温对比 (CNAS实验室测试数据/SMD)

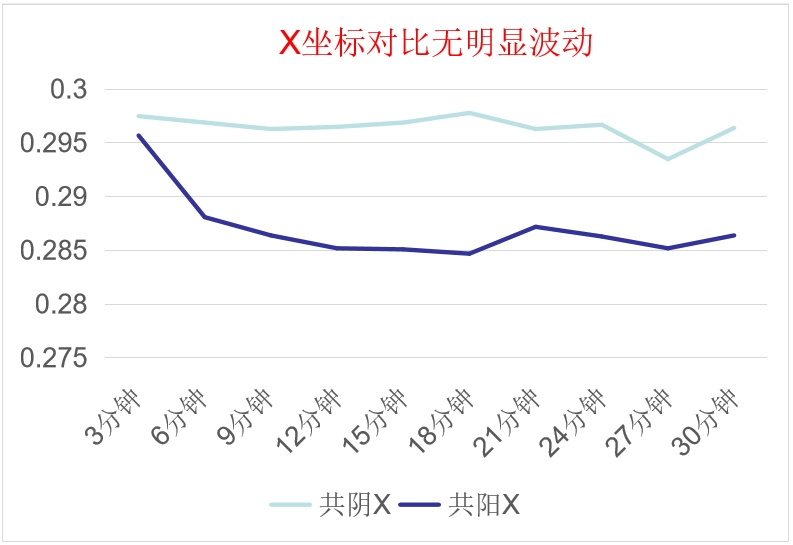

色衰测试/X坐标对比 (CNAS实验室测试数据/SMD)

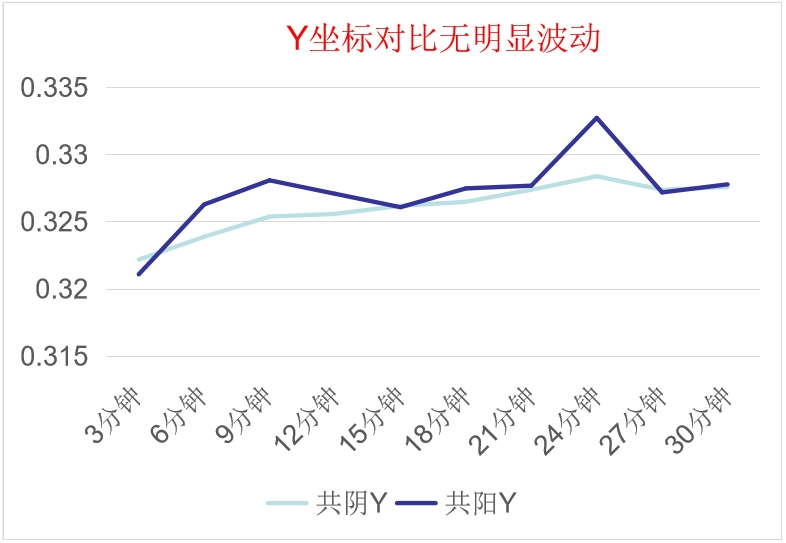

色衰测试/Y坐标对比 (CNAS实验室测试数据/SMD)

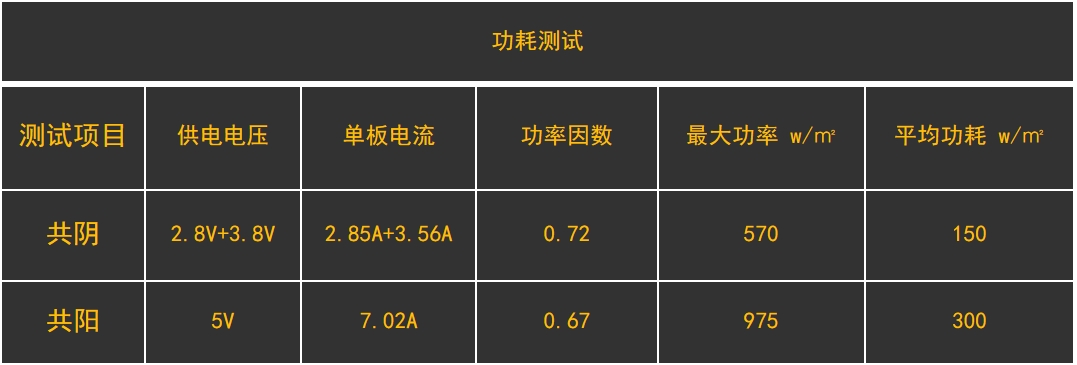

功耗测试 (CNAS实验室测试数据/SMD)

结果分析：共阴极在功率因数方面的提高从而达到提高有功功率的目的，并且在灯珠供电方面采用低电压（2.8V+3.8V）供电，降低LED显示屏在使用中的无功功率。从而达到了节能40%-50%.

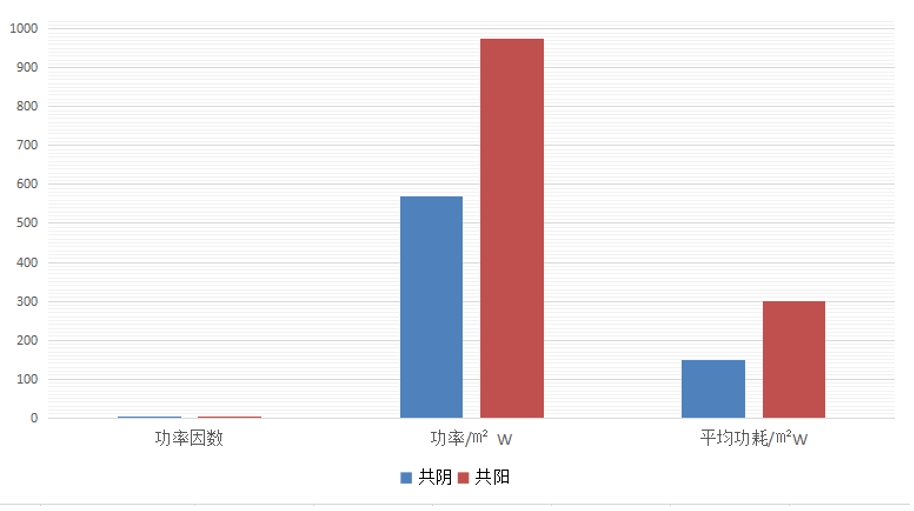

功耗测试/功耗对比 (CNAS实验室测试数据/SMD，节能40%～50%)

共阴冷屏的优势

共阴冷屏的优势是什么？

 ①.精准供电真节能：

    共阴冷屏采用精准供电控制技术，基于LED红绿蓝三基色不同的光电特性，搭配了智能IC的显控系统及独立私模，为LED和驱动电路精准分配不同的电压，使产品功耗相对市面同类产品节电约40%！

②.真节能带来真色彩：

    共阴LED驱动方式，可以精准的控制电压，在降低功耗的同时，更降低了发热量，LED连续工作下波长无漂移，稳定显示真实色彩！

③.真节能带来低温度：

    共阴冷屏比同型号常规户外LED显示屏温度低约20℃，屏体工作过程中产生的热量少，有效控制温升！

④.真节能带来长寿命：

    能耗降低，从而大幅度的降低了系统的温升，有效的降低了LED受损概率，提高整个显示系统的稳定性和可靠性，大大延长系统寿命。

⑤.真节能带来省成本：

    降低显示屏功耗，减少配电线缆、电源适配器、配电机柜、轴流风机/散热空调等设备一次性投入，电费成本、运营成本的降低节省长期综合使用成本！

共阴冷屏省钱“省”在哪？

    分开精准供电使LED显示屏减少一部分电量损耗，减少运营成本；同时低热量低温升等工作特性可省去空调等散热设备，减少投入成本。

    大家都知道共阴冷屏低耗、省电、省钱，那么冷屏是如何做到省电省钱的呢？省了多少？

我们都知道，LED显示屏除了产品本身的成本之外，安装使用期间会产生电费、维修等费用。LED显示屏是个非常耗电的播放设备。根据LED显示屏参数中的“每平方米耗电量”，可以计算出它整屏的耗电量。但是实际情况下，LED显示屏的耗电量还跟它播放、传输的内容有关。

    以PH10户外LED显示屏为例，PH10箱体尺寸为960×960mm，由18块320×160mm模组组成。

    我们在不同供电条件下，假设不计电能损耗，通过计算功耗，可以得出以下数据：

        共阳供电情况下，每平米平均功耗：300W=0.3H/KW

        共阴供电情况下，每平米平均功耗：150W=0.15H/KW

按一天工作15小时，一年365天，电费1.5元/度计算：

PH10共阳显示屏一年电费=0.3×18×365×1.5=2956.5元

PH10共阴显示屏一年电费=0.15×18×365×1.5=1478.25元

通过PH10的数据计算我们可以看出，共阴冷屏与共阳显示屏相比，每平方米显示面积一年可节省约1478.25元！

假设某地有一块100m²大小的共阴显示屏，则一年可节省100*1478.25=147825元，五年可节省100*147825=739125元！
